Beretta 687 EELL Diamond Pigeon Sporting 12G Parts Guide
Exploded diagram, Beretta codes and linked spare parts for Beretta 687 EELL Diamond Pigeon Sporting 12G.

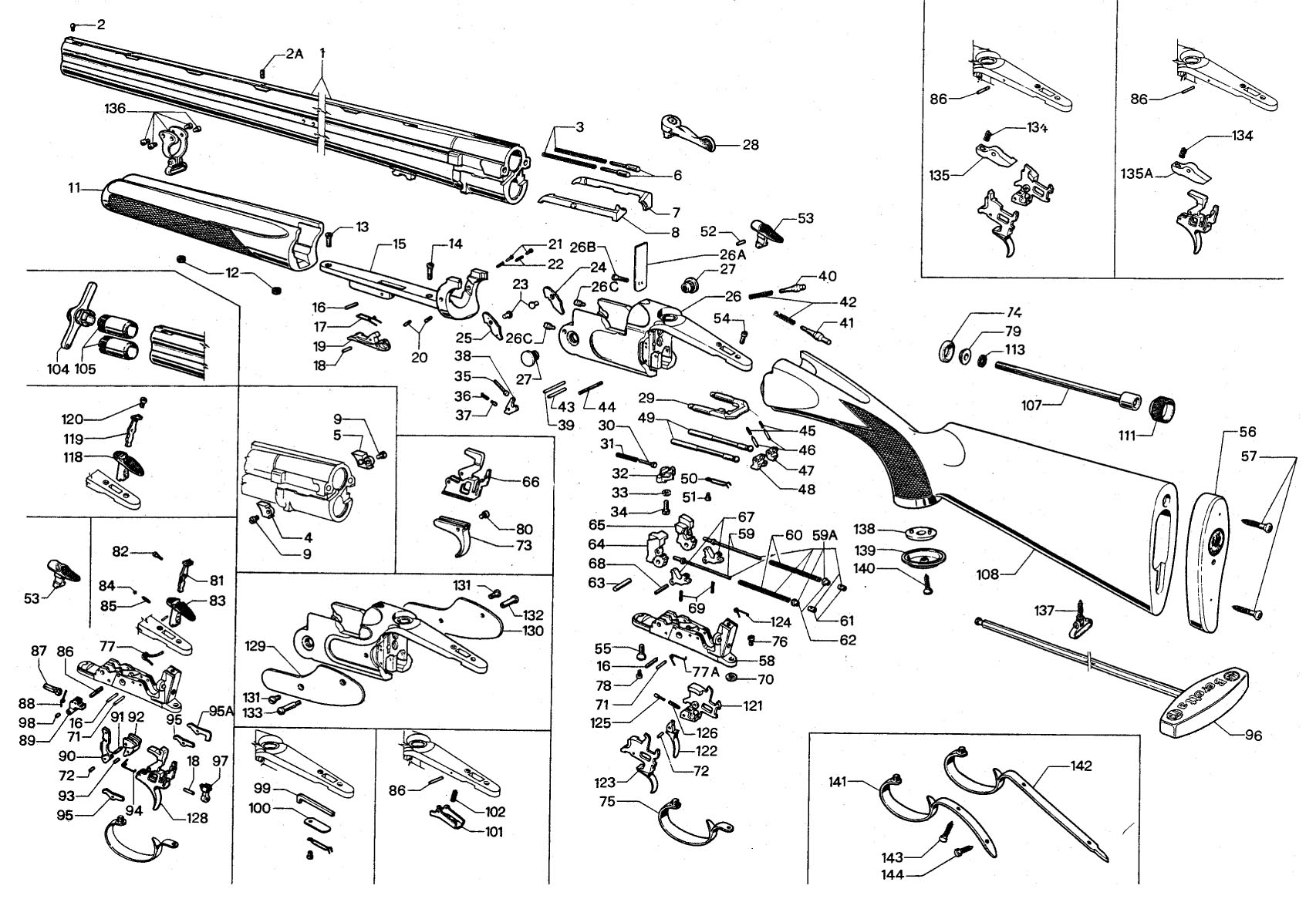

Exploded diagram
| Position | Beretta Code | Stock | Description & Product Link |
|---|---|---|---|
| 2 | |||
| 3 | |||
| 4 | C54007 | Not Available | CLOSURE PLATE LEFT SX - 682 GA 12 / 687EELL GA 12 |
| 5 | C54006 | Not Available | CLOSURE PLATE RIGHT DX - 682 GA 12 / 687EELL GA 12 |
| 6 | |||
| 7 | |||
| 8 | |||
| 9 | |||
| 11 | C55278C58169C58171 | Not Available Not Available Not Available | FOREND BEAVER TAIL OIL FINISH CLASS 3 687EELL FOREND BEAVERTAIL OIL FINISH CLASS 4 GA 12 687EELL DIAMOND PIGEON FOREND SCHNABEL OIL FINISH CLASS 4 GA 12 687 EELL DIAMOND PIGEON |
| 12 | C58690 | Not Available | FOREND WASHER - 687 EELL - GIUBILEO |
| 13 | C95277 | Not Available | FOREND FRONT SCREW - GIUBILEO |
| 14 | C95278 | Not Available | FOREND REAR SCREW GIUBILEO |
| 16 | |||
| 17 | |||
| 18 | |||
| 19 | C59628 | Not Available | FOREND IRON CATCH STEEL - 687 EELL |
| 20 | |||
| 21 | |||
| 22 | |||
| 23 | C58944 | Not Available | PIN |
| 24 | |||
| 25 | |||
| 27 | C55005 | Not Available | HINGE PIN ONYX |
| 29 | C51615 | Not Available | LOCKING BOLT GA 12 686 |
| 30 | |||
| 31 | |||
| 32 | |||
| 33 | |||
| 34 | |||
| 35 | |||
| 36 | |||
| 37 | |||
| 38 | |||
| 39 | |||
| 40 | |||
| 41 | |||
| 42 | |||
| 43 | |||
| 44 | |||
| 45 | |||
| 46 | |||
| 47 | |||
| 48 | |||
| 49 | C50317 | Not Available | OPERATING ROD STANDARD GA 12 - 690 |
| 50 | |||
| 51 | |||
| 52 | |||
| 53 | C58954 | Not Available | SAFETY |
| 54 | C95014 | Not Available | STOCK BOLT PLATE SCREW 12/20 GA S682 |
| 55 | C95113 | Not Available | SCREW TRIGGER GUARD ENGRAVED 687 |
| 56 | C55124C55268C55270C55647 | Not Available Not Available Not Available Not Available | RECOIL PAD RUBBER RECOIL PAD COMPETITION WOOD OIL CLASS 3 THIN 15mm RECOIL PAD SKEET WOOD OIL CLASS 3 MEDIUM 12GA 20mm RECOIL PAD SKEET RUBBER BLACK FULL THIN 12GA 18mm |
| 57 | |||
| 58 | C40987 | Not Available | TRIGGER GUARD 687EELL AND GIUBILEO |
| 59A | |||
| 61 | C52270 | Not Available | HAMMER SPRING GUIDE BUSH SV10 690 694 |
| 62 | C52271 | Not Available | HAMMER SPRING GUIDE NUT 12 GA SV10 690 |
| 63 | |||
| 64 | C5H182 | Not Available | HAMMER LEFT LF SX GA 12 694 |
| 65 | C5H183 | Not Available | HAMMER RIGHT RH DX GA 12 694 |
| 66 | C5D345 | Not Available | TRIGGER BODY ADJUSTABLE CHROMED FOR SERIE 682 GOLD E GA 12 |
| 67 | |||
| 68 | |||
| 69 | |||
| 70 | C56114 | Not Available | TRIGGER GUARD SCREW WASHER 12 GA S682 |
| 71 | |||
| 72 | |||
| 73 | |||
| 74 | |||
| 75 | C70654 | Not Available | TRIGGER PLATE - 687 EELL GA 12-20 |
| 76 | C95252 | Not Available | LONG TRIGGER GUARD SCREW NICKEL FINISH |
| 77 | |||
| 78 | |||
| 79 | |||
| 80 | |||
| 81 | C58291 | Not Available | SELECTOR LEVER - SERIE S680 GA 12 |
| 82 | |||
| 83 | C50482 | Not Available | SAFETY SINGLE SELECTIVE TRIGGER 687 EELL |
| 84 | |||
| 85 | |||
| 86 | |||
| 87 | |||
| 88 | |||
| 89 | |||
| 90 | |||
| 91 | |||
| 92 | |||
| 93 | |||
| 94 | |||
| 95 | |||
| 95A | C53042 | Not Available | CONNECTING LEVER 12 GA S682 694 |
| 96 | |||
| 97 | |||
| 98 | |||
| 101 | |||
| 102 | |||
| 104 | C71500 | Not Available | CHOKE TUBE SPANNER 12 GA |
| 107 | |||
| 108 | C81834C81836C81838C84205C84206C84209C84571C84573C84575 | Not Available Not Available Not Available Not Available Not Available Not Available Not Available Not Available Not Available | STOCK PISTOL GRIP LEFT HAND SX OIL FINISH SPORTING GA 12 STOCK PISTOL GRIP 35/55 RIGHT HAND RH DX OIL FINISH - 687 EELL SPORTING GA 12 STOCK PISTOL GRIP 38/60 RIGHT HAND RH DX OIL FINISH - 687 EELL SPORTING GA 12 SET STOCK PISTOL GRIP WITH SILVER EMBLEM LEFT HAND LH SX 35/55 OIL FINISH CLASS 3 GA 410 AND FOREND SCHNABEL - 687EELL DIAMOND PIGEON SET STOCK PISTOL GRIP WITH SILVER EMBLEM LEFT HAND LH SX 35/55 OIL FINISH CLASS 3 AND FOREND BEAVERTAIL - 687EELL DIAMOND PIGEON GA 410 RH SET STOCK W/ SILVER PLATE 60D AND SCHNABEL FOREND CLASS £ FOR 687 EELL 12 Ga. STOCK PISTOL GRIP 35/55 RIGHT HAND DX OIL FINISH CLASS 3 - 687 EELL GA 12 STOCK STOCK |
| 113 | |||
| 131 | |||
| 132 | |||
| 133 | |||
| 141 | C40178 | Not Available | TRIGGER GUARD LONG FOR STOCK PISTOL GRIP 680 GA 12 |
| 143 | |||
| 144 | C95259 | Not Available | SCREW |
